蒸汽流量计一般有哪几种类型?该如何选

发布者:admin   时间:2020-09-18 15:56:16
  流量计的类型有很多,适合蒸汽应用的流量计有: 孔板(差压式)流量计、涡街流量计、V锥流量计等,选购需要具体的技术参数,建议直接联系厂家,让专业人员帮您选型,那样更快。

  常用蒸汽流量计分类及选型
蒸汽流量计

  差压式流量计

  在蒸汽流量的测量中,差压式流量计仍居首位。

  优势:

  1、有权威标准为依据。

  2、检测件易于复制;结构简单、牢固,性能可靠,使用期长。

  3、可使用的温度压力范围广;价格低,不用实流校准等优点。

  4、差压式流量计整套仪表由不同的厂家的标准节流装置、差压变送器和流量积算仪组合,故使用灵活方便。

  5、差压式流量计尤其适合测量高温、高压的饱和蒸汽蒸汽和过热蒸汽。

  缺点:

  1、安装较复杂,易泄漏,维修拆卸的劳动强度大;量程比仅为3:1,压力损失大。

  2、使用中由于测量条件的变化,使工艺参数偏离了设计值,都会产生较大的测量误差。

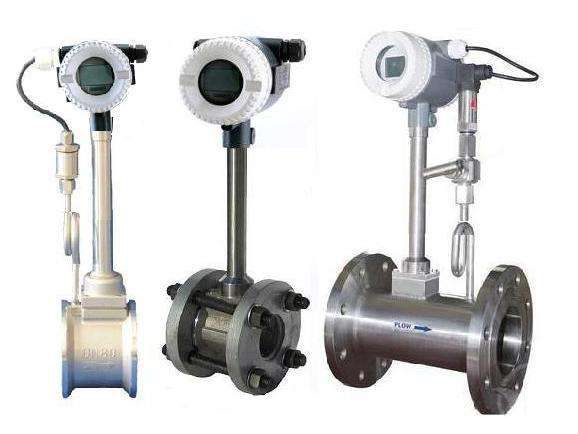

  涡街流量计

  涡街流量计具有结构简单,不用导压管;测量范围大,量程比可达10:1;压力损失小等优点,在饱和蒸汽流量测量中占的比重在增加。


  优势:

  1、涡街产生的频率仅仅是流速的函数,而与介质密度及粘度无关。

  2、压损小,约为孔板的1/3~1/2。

  3、精度高,流量信号由高精度的频率信号转换所得。在一定雷诺数范围内,输出频率信号不受流体物性(密度,粘度)和组分的影响。

  4、与节流式差压流量计相比较,无需导压管和三阀组等,减少泄漏、堵塞和冻结等。

  5、价格适中。

  缺点:

  1、定期检定一般用户做不了,需要拆下送检。

  2、其稳定性受流速的影响,应力式涡街流量计对振动较敏感,易受管道或设备振动的影响而出现测量误差,其还受温度的限制,通常不能超过300℃(涡街流量计适合饱和蒸汽流量测量,不能用于过热蒸汽流量测量。

  旋翼式蒸汽流量计

  旋翼式蒸汽流量计在中小企业饱和蒸汽测量中有广泛的应用,它是一种纯机械原理的测量仪表。具有结构简单、牢固、维护量小;调整量程只需更换内孔板,并有人工调整的压力补偿功能,不用电源等优点。但也有不足之处,如:直管段有一定的要求:管径的适应范围有限,只能水平位置安装;精度不高,只能就地人工抄表不便于计量管理。

  线性孔板差压式流量计

  线性孔板差压式流量计在企业中已有应用。它又称为弹性加载可变面积可变压头孔板,其流量与差压成线性关系。

  优势:

  1、其量程比可达100:1,很适合流量变化大的测量场合;测量准确度高。

  2、对直管段要求较低抗振动性能好等。

  缺点:

  1、需要对每台仪表用水进行标定流体温度的变化,会导致流体密度的变化,也会导致管道内径、孔板直径及活塞几何尺寸的变化,而产生测量误差。

  2、由于有可动部件,维修较复杂,孔板与活塞之间的缝隙很小,在仪表上游要安装过滤器,来避免管道中的杂质卡死活塞。

  V锥流量计

  V锥流量计测量原理与差压式流量计相同,也是一种节流式差压流量计。它采用边壁逐步收缩节流方式,即“变流体在管道中心收缩为边壁收缩”。

  优势:

  1、对安装直管段要求极低,几乎不要求直管段。

  2、量程比可达10:1;压力损失只有孔板的1/3。

  3、不怕振动,耐高温高压,可以进行饱和蒸汽和过热蒸汽测量,节流件几何尺寸可保持长期不变,能长期稳定工作而无须标定等。

  4、测量蒸汽流量时,变送器与流量计之间接专用三阀组,就不需再用导压管。

  缺点:

  1、存在压力损失问题。

  2、对高温过热蒸汽测量时,仍需要安装冷凝器,或者把导管引长来保护仪表。

  3、测量蒸汽流量时,仍然需要进行温度、压力的补偿。
